é um dos principais fabricantes e fornecedores de válvula hidráulica de controle direcional série yuken dsg na China. Damos as boas-vindas a você para venda no atacado de válvula hidráulica de controle direcional série yuken dsg para venda aqui de nossa fábrica. Se você tiver alguma dúvida sobre lista de preços e cotação, sinta-se à vontade para nos enviar um e-mail.
Visão geral do produto

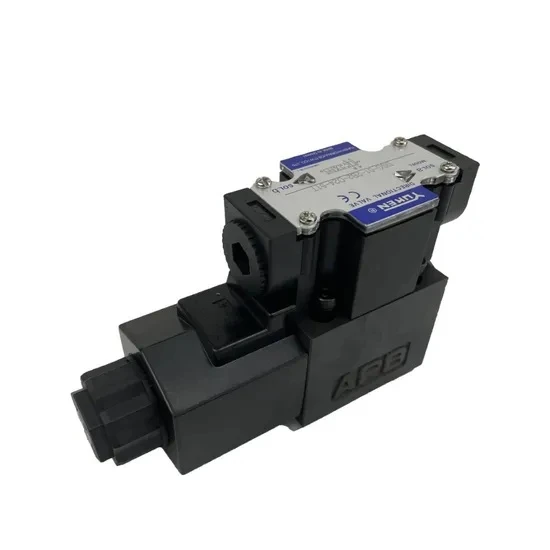

▔▔A Yuken DSG-01-3C60-D12-7090 é uma válvula de controle direcional operada por solenóide de armadura úmida premium de 1/8 pol. Pertencente à série DSG-01 de referência da Yuken, esta válvula de 4 vias e 3 posições foi projetada para controle preciso do sistema hidráulico. Sua função principal é direcionar o fluxo de fluido, controlando a partida, parada e reversão de atuadores hidráulicos, como cilindros e motores hidráulicos.
Principais vantagens
▔▔
- Alta pressão e capacidade de fluxo:Projetado para suportar pressões operacionais de até 35 MPa (5.080 PSI) com vazões máximas de até 100 L/min, proporcionando alta densidade de potência em uma área CETOP 03 / ISO 4401-03.
- Baixa queda de pressão:O design racionalizado do canal de fluido interno minimiza o atrito interno, diminuindo o consumo de energia e reduzindo a geração de calor do sistema.
- Alta confiabilidade e tolerância à sujeira:Potentes solenóides de armadura-úmida geram fortes forças magnéticas e de retorno por mola, oferecendo resistência contra o travamento do carretel causado pela contaminação por partículas no óleo hidráulico.
- Operação com baixo-ruído:A armadura úmida-imersa em óleo amortece o movimento de troca do carretel, reduzindo significativamente o ruído de troca e o impacto mecânico.
- Conformidade Global:Apresenta especificações de hardware do padrão de design norte-americano 7090, em conformidade com os padrões de montagem ISO 4400/CETOP D03 para substituição-internacional.
Especificações Técnicas
▔▔
| Parâmetro | Unidade | Valor/Especificação | Notas |
| Modelo de válvula | - | DSG-01-3C60-D12-7090 | Código de pedido completo |
| Tamanho da válvula | polegada / NG | 1/8 (NG6/CETOP 03/ISO 4401-03) | Padrão de montagem-de subplaca |
| Função de carretel | - | 3C60 (4 vias, 3 posições, todas as portas abertas para o tanque) | Descarga neutra central |
| Pressão operacional máxima (portas P, A, B) | MPa (PSI) | 35 (5080) | Classificação padrão para serviços pesados- |
| Contrapressão máxima do tanque (porta T) | MPa (PSI) | 21 (3050) | Alta contrapressão permitida da-linha T |
| Taxa de fluxo máxima | L/min (GPM) | 100 (26.4) | O fluxo do teto depende do carretel/circuito |
| Tensão nominal | V CC | 12 V CC (código da bobina D12) | Solenóide DC de serviço contínuo |
| Consumo de energia | W | 29 | Classificação padrão da bobina DC |
| Faixa de tensão permitida | V | Tensão nominal +/- 10% | Garantia de recebimento-estável |
| Frequência máxima de comutação | Ciclos/min | 300 | Capacidade de resposta rápida |
| Tempo de resposta (energizado) | EM | 30 - 45 | Resposta de mudança de carretel |
| Tempo de resposta (des-energizado) | EM | 10 - 25 | Resposta de retorno de primavera |
| Histerese | % | Menos de 3% | Alta repetibilidade |
| Faixa de temperatura do fluido | graus C (graus F) | -15 a +70 (5 a 158) | Selos NBR padrão |
| Faixa de viscosidade de fluido | mm2/s (cSt) | 15 a 400 | Recomendado ISO VG 32/46/68 |
| Nível de limpeza de contaminação | - | ISO 4406 Classe 19/16/13 | NAS 1638 Classe 9 Recomendado |
| Classificação de proteção ambiental | - | IP65/NEMA4 | Resistência equivalente à poeira e à água |
| Peso líquido | kg (lbs) | 2.2 (4.85) | Conjunto Solenóide Duplo |
Opções de configuração
▔▔Estrutura da Válvula e Método de Controle
- Tipo de válvula: Válvula solenóide direcional-de ação direta tipo carretel.
- Posição e disposição da mola: 3-mola de posição-centralizada (tipo 3C). Retorna automaticamente à posição neutra central quando os solenóides são desenergizados.
- Método de atuação: Solenóides CC de armadura-dupla úmida.
Especificações de fluxo e interface
- Tamanho nominal do fluxo: ISO 4401-AB-03-4-A, CETOP-3, NFPA-D03.
- Interface de montagem: projeto de montagem de sub{0}}placa. Parafusos de montagem incluídos (rosca 10-24 UNC sob padrão de design 90/7090).
Configuração elétrica e de conexão
- Tensão da bobina: D12 (corrente contínua de 12 V CC).
- Tipo de conexão: tipo de conector plug-in (DIN 43650 / ISO 4400 3-pin plug) com luz indicadora LED-incorporada.
- Função de cancelamento: Pino de cancelamento manual à prova d'água nas extremidades do tubo solenóide para atuação de emergência ou testes mecânicos sem energia elétrica.
Principais materiais e componentes
▔▔
- Corpo da válvula: Ferro fundido de alta-tração (FC250/grau de ferro dúctil). O furo interno-afiado com precisão proporciona folga mínima do carretel, resistência a alta pressão e excelente resistência ao desgaste.
- Carretel de válvula: liga de aço-tratada termicamente (cementada e endurecida) com micro-retificação de precisão para garantir vazamento interno ultra-baixo e longa vida útil.
- Tubo solenóide e núcleo: aço inoxidável de alta-permeabilidade e núcleo de ferro magnético macio selado em uma câmara-cheia de óleo, protegendo as peças internas da armadura contra umidade ambiente e corrosão externa.
- Vedações: anéis de vedação estáticos padrão-de borracha nitrílica de alta qualidade (NBR/Buna-N) e vedações dinâmicas, garantindo compatibilidade com óleos hidráulicos à base de petróleo-e fluidos de água-glicol.
- Invólucro da bobina: encapsulamento de resina termofixa/epóxi preenchido com vidro-que fornece proteção térmica (isolamento Classe H) e alta resistência à umidade/vibração.
Proteção de embalagem e transporte
▔▔
- Embalagem industrial primária: cada unidade é lavada com óleo-preventivo de ferrugem, selada em um saco plástico anti{4}}umidade-de vapor{2}}inibidor de corrosão-(VCI) resistente e colocado dentro de uma caixa de papelão absorvente-de choque individual.
- Fixação protetora: A superfície de montagem da sub{0}}placa é equipada com uma placa de cobertura de plástico protetora rígida para proteger a face de aterramento e as portas do anel O- contra impactos, poeira e arranhões durante o transporte.
- Embalagem mestre em massa: as caixas individuais são embaladas em caixas mestre de papelão ondulado multi-camadas, reforçadas com protetores de canto e embaladas-encolhíveis em paletes de madeira ou plástico para exportação.
- Proteção ambiental: os pacotes dessecantes são colocados dentro de caixas mestras para garantir condensação zero durante trânsito marítimo ou aéreo de longa-distância.
Aaplicativoações
▔▔Prensa Hidráulica e Máquinas de Estampagem
- Função: descarrega a pressão do sistema e controla-a memória RAM flutuante.
- Aplicação: Utilizado em circuitos de bypass de prensas hidráulicas. Quando a bobina é des{1}}energizada, o carretel central aberto-3C60 conecta a porta P diretamente à porta T, permitindo que a bomba hidráulica descarregue em baixa pressão, reduzindo o acúmulo térmico e o consumo de energia durante os ciclos de retenção-de permanência.
Equipamentos Móveis e Máquinas Agrícolas
- Função: Controle de flutuação do motor do guincho e giro livre do cilindro de dupla-ação.
- Aplicação: Integrado em unidades de energia de equipamentos móveis de 12V DC (por exemplo, guindastes móveis, plataformas de perfuração). O carretel 3C60 conecta as portas A e B ao tanque, permitindo que motores hidráulicos ou cilindros se movam livremente sem travamento hidráulico quando desativados.
Máquinas de moldagem por injeção e fundição-
- Função: Seleção da direção do atuador auxiliar e bypass do motor.
- Aplicação: gerencia pinos ejetores auxiliares, unidades de extração-de núcleo ou transportadores de alimentação onde são necessárias trocas rápidas e contrapressão-zero na posição ociosa para evitar emperramento mecânico não intencional.
Modelos Relacionados
▔▔| Código do modelo | Tipo de centro de carretel | Tensão / Solenóide | Conector / Série de Design |
| DSG-01-3C60-D12-7090 | Todas as portas abertas para o tanque (P, T, A, B conectado) | 12 V CC | Conector-com luz, padrão norte-americano |
| DSG-01-3C2-D24-50 | Todas as portas bloqueadas (centro fechado) | 24 V CC | Conector-de plug-in, design padrão |
| DSG-01-3C4-A100-50 | Centro Tandem (P a T, A e B bloqueados) | 100 V CA | Conector-de plug-in, design padrão |
| DSG-01-2B2-D24-7090 | Deslocamento de mola de 2 posições (P para B, A para T) | 24 V CC | Conector-com luz, padrão norte-americano |
| DSG-01-2D2-D12-50 | 2-Posição sem mola detida | 12 V CC | Conector-de plug-in, design padrão |
| S-DSG-01-3C60-D24-50 | Tipo sem choque (choque de baixa comutação) | 24 V CC | Design de carretel sem choque |
| E-DSG-01-3C60-D12-60 | Baixo consumo de energia (economia de energia de 5W) | 12 V CC | Bobina de baixa potência de 5W |
Perguntas frequentes
▔▔Q1: Esta válvula pode ser trocada diretamente por válvulas ISO 4401-03 / D03 de outras marcas?
Sim. O padrão de montagem está em estrita conformidade com os padrões ISO 4401-AB-03-4-A e NFPA-D03. Ele pode substituir diretamente modelos equivalentes da Rexroth (série WE6), Vickers (DG4V-3) ou Parker (D1VW), desde que a função de carretel (3C60/centro aberto), tensão da bobina (12V DC) e tipo de conector elétrico correspondam.
Q2: Qual nível de filtragem de óleo é necessário para uma operação confiável?
Recomendamos manter um nível de limpeza de óleo ISO 4406 Classe 19/16/13 (ou NAS 1638 Classe 9) ou limpador. Uma linha de retorno do sistema ou um filtro de linha de pressão com classificação de 10 a 25 mícrons deve ser instalado para evitar o emperramento do carretel.
Q3: Que tipos de fluido podem ser usados com esta válvula?
A configuração padrão da vedação NBR é compatível com fluidos hidráulicos à base de óleo mineral-(HL, HLP) e fluidos sintéticos de água-glicol. Para fluidos de éster de fosfato, vedações especiais de borracha-fluorada (FKM/Viton) devem ser especificadas (prefixo F- antes do código do modelo, por exemplo, F-DSG-01-3C60-D12-7090).
Contate-nos
▔▔Entre em contacto connosco e entraremos em contacto consigo rapidamente para lhe dar informações mais personalizadas.
Visão geral do produto
▔▔A válvula de controle direcional operada por solenóide da série Yuken DSG é um padrão-líder do setor em sistemas de controle hidráulico de alta-pressão e alto{2}}fluxo. Conhecida por sua excepcional confiabilidade, durabilidade e versatilidade, a Série DSG é amplamente utilizada na fabricação industrial, maquinário móvel e aplicações de engenharia pesada.
Principais vantagens
▔▔-
Alta pressão e alta capacidade de fluxo:Projetado para operar de forma confiável em pressões operacionais de até 31,5 MPa (315 bar) e lidar com vazões de até 100 L/min, maximizando o desempenho do sistema.
Baixa queda de pressão e alta eficiência:As passagens de fluxo internas otimizadas minimizam o atrito do fluido, reduzindo a perda de energia e a geração de calor durante a operação contínua-de alto desempenho.
Tecnologia Solenóide Superior:Equipado com solenóides do tipo armadura-úmida que garantem operação suave e silenciosa, maior resistência ao desgaste e longa vida útil devido às peças internas lubrificadas-com óleo.
Resistência à poeira e à água:Construído para atender ao padrão de proteção IP65, proporcionando alta estabilidade operacional mesmo em ambientes industriais agressivos com exposição à umidade ou poeira.
Ampla gama de opções de tensão:Suporta um espectro completo de tensões de bobina CA e CC, permitindo fácil integração com diversos sistemas de automação PLC e controle elétrico.
Configurações versáteis de spool:Oferece uma ampla variedade de tipos de carretéis e arranjos de molas para atender aos requisitos de circuitos complexos.
-
Especificações Técnicas
▔▔| Categoria de parâmetro | Detalhes da especificação (DSG-01) | Detalhes de especificação (DSG-03) |
| Interface de montagem | ISO 4401-03-02/CETOP 03/NG6 | ISO 4401-05-04/CETOP 05/NG10 |
| Pressão máxima de operação (portas P, A, B) | 31,5 MPa (315 bar/4500 PSI) | 31,5 MPa (315 bar/4500 PSI) |
| Contrapressão máxima da linha do tanque (porta T) | 16 MPa (160 bar/2300 PSI) | 16 MPa (160 bar/2300 PSI) |
| Taxa de fluxo máxima | Até 63 L/min (16,6 GPM) | Até 100 L/min (26,4 GPM) |
| Faixa de temperatura do fluido | -15 graus C a +70 graus C | -15 graus C a +70 graus C |
| Faixa de viscosidade recomendada | 15 a 400 mm2/s (cSt) | 15 a 400 mm2/s (cSt) |
| Padrão de nível de contaminação | ISO 4406 Classe 20/18/15 ou mais limpa | ISO 4406 Classe 20/18/15 ou mais limpa |
| Tensões de controle disponíveis | CA: 110 V, 120 V, 220 V, 240 V (50/60 Hz) / CC: 12 V, 24 V | CA: 110 V, 120 V, 220 V, 240 V (50/60 Hz) / CC: 12 V, 24 V |
| Classificação de proteção de entrada | IP65 (com conector padrão) | IP65 (com conector padrão) |
Aplicativos
▔▔| Setor Industrial | Aplicação/Função Típica | Principal vantagem fornecida |
| Moldagem por injeção de plástico | Controlar a fixação do molde, o movimento da unidade de injeção e as sequências de extração do núcleo | Tempos de resposta rápidos e alta repetibilidade para moldagem de precisão |
| Conformação e Estamparia de Metal | Acionamento de prensas hidráulicas, equipamentos de dobra e ferramentas de corte | Resistência a alta pressão (31,5 MPa) garantindo enorme potência |
| Máquinas-ferramentas e CNCs | Fixação de peças, mecanismos de troca de ferramentas e indexação de mesas | Baixa queda de pressão e regulação precisa do fluido para usinagem precisa |
| Manuseio de materiais e dispositivos móveis | Direção, elevação e extensão da lança em empilhadeiras, guindastes e carregadeiras | Design robusto IP65 capaz de lidar com vibrações e condições externas adversas |
| Metalurgia e Siderurgia | Controle de atuadores hidráulicos em laminadores e portas de fornos | Alta estabilidade térmica contínua e longa vida útil-sem manutenção |
Modelos Relacionados
▔▔| Código do modelo | Descrição e recursos | Aplicações Comuns |
| DSG-01-2D2-D24-N-50 | CETOP 03, Solenóide Duplo de 2-Posições, 24V DC, Conector Plug-in | Controle direcional padrão em configurações de automação compactas |
| DSG-01-3C2-A220-N-50 | CETOP 03, Mola de 3 posições centralizada (carretel central fechado), 220V AC | Suporte do atuador e controle do cilindro hidráulico |
| DSG-01-3C4-D24-N-50 | CETOP 03, Mola de 3 posições centrada (carretel central aberto), 24V DC | Circuitos de acionamento do motor que requerem roda livre do motor |
| DSG-03-2D2-D24-N-50 | CETOP 05, Solenoide Duplo de 2 Posições, Alto Fluxo, 24V DC | Máquinas pesadas que exigem maior capacidade de fluxo hidráulico |
| DSG-03-3C2-A110-N-50 | CETOP 05, Mola de 3 Posições Centrada, 110V AC, Alta Pressão | Prensas de estampagem industriais e máquinas formadoras de metais pesados |
Perguntas frequentes
▔▔
P1: O que significa o projeto do solenóide de armadura-úmida na série Yuken DSG e por que ele é benéfico?
Responder:Em uma válvula solenóide de armadura-úmida, o núcleo da armadura solenóide é diretamente imerso no óleo hidráulico. Isto elimina a necessidade de vedações de óleo dinâmicas no pino de pressão, o que reduz significativamente o atrito e o desgaste. O fluido hidráulico atua como um lubrificante natural e amortecedor de choques, resultando em menor ruído operacional, riscos mínimos de vazamento de óleo e maior vida útil do solenóide.
P2: Qual é a principal diferença entre os modelos de válvula DSG-01 e DSG-03?
Responder:As principais diferenças estão no tamanho da montagem, na capacidade de fluxo e nas dimensões físicas. DSG-01 está em conformidade com o padrão de montagem CETOP 03 (NG6) e suporta vazões máximas em torno de 63 L/min. DSG-03 está em conformidade com o padrão CETOP 05 (NG10) maior e é capaz de lidar com vazões mais altas de até 100 L/min.
Contate-nos
▔▔Solicite um orçamento hojepara garantir que seu sistema hidráulico tenha o melhor desempenho com componentes genuínos da Yanhui Hydraulic.
